幅広い用途に使用される積算回転計のベストセラー
積算回転計は機械の回転速度、物品の計数を自動的に行うときに使用されます。
その用途は広く、あらゆる産業界に採用されています。
特に機械式のものは電源による影響を受けず、操作・取り付けも簡単です。
機械式回転計には駆動の方法により次の３種類があります
製品詳細／機種及び寸法

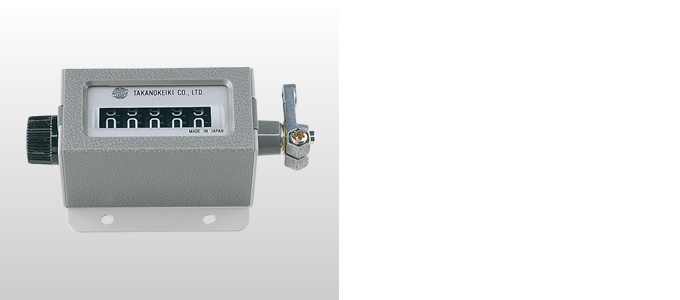

RS型【ラチェット式回転計】
最も広く使われている積算回転計です。
主として往復運動または、回転運動の計数に使用されます。
シャフトレバーの傾斜往復運動45°の動きで1カウントされます。
RS-204-5
RS-5
RS-303-5
| 機種名 | RS-3 | RS-4 | RS-5 | RS-6 | RS- 204- 4 |
RS- 204- 5 |
RS- 303- 4 |
RS- 303- 5 |
RS- 303- 6 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 桁数 | 3 | 4 | 5 | 6 | 4 | 5 | 4 | 5 | 6 | |
| 主軸 位置 |
右 | |||||||||
| 回転 方向 |
右 | |||||||||
| リセット 方法 |
ツマミ | |||||||||
| 主軸の 高さH |
18.5 | 21.5 | 22.5 | |||||||
| 主軸 外径 |
4 | 5 | ||||||||
| 全長 | 69 | 75.5 | 82 | 88 | 56 | 60.5 | 101 | 109 | 118 | |
| 高さ | 32.5 | 34 | 38 | |||||||
| 取付面寸法 | A | 46 | 38 | 37 | ||||||
| B | 44 | 50 | 56 | 63 | 33 | 37.5 | 88.5 | 97.5 | 96 | |
| C | 23 | 30 | 35 | 16 | 21 | 77.5 | 87 | 86.5 | ||
| D | 38 | 31 | 24 | |||||||
| 取付 穴径 |
3.5 | 4.0 | 3.5 | 4.0 | ||||||
LB型【レボリューション式回転計】
主として回転運動の計数に。
レバーの全回転運動により数字が１カウントされますので主として回転運動の計数に使用されます。
レバーが逆回転すると減数いたします。
LB-5
| 機種名 | LB-4 | LB-5 | LB-6 | |
|---|---|---|---|---|
| 桁数 | 4 | 5 | 6 | |
| 主軸 位置 |
右 | |||
| 回転 方向 |
右 | |||
| リセット 方法 |
ツマミ | |||
| 主軸の 高さH |
18.5 | |||
| 主軸 外径 |
4 | |||
| 全長 | 75.5 | 82 | 88 | |
| 高さ | 32.5 | |||
| 取付面寸法 | A | 46 | ||
| B | 50 | 56 | 63 | |
| C | 30 | 35 | ||
| D | 38 | |||
| 取付 穴径 |
3.5 | |||
RL型【ロータリー式回転計】
LB型同一寸法でRL型ロータリー式回転計もあります。
レバーの全回転運動により数字が１０カウントし、1/10回転で１カウントされます。
RL-219-5
| 機種名 | RL-219-4 | RL-219-5 | |
|---|---|---|---|
| 桁数 | 4 | 5 | |
| 主軸 位置 |
右 | ||
| 回転 方向 |
右 | ||
| リセット 方法 |
ツマミ | ||
| 主軸の 高さH |
22.5 | ||
| 主軸 外径 |
5 | ||
| 全長 | 101 | 109 | |
| 高さ | 38 | ||
| 取付面寸法 | A | 37 | |
| B | 88.5 | 97.5 | |
| C | 77.5 | 87 | |
| D | 24 | ||
| 取付 穴径 |
4.0 | ||
